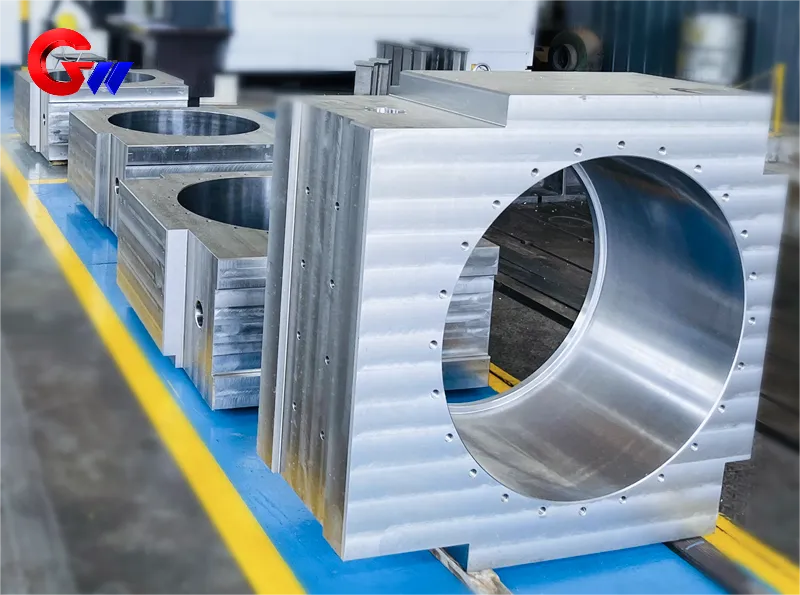

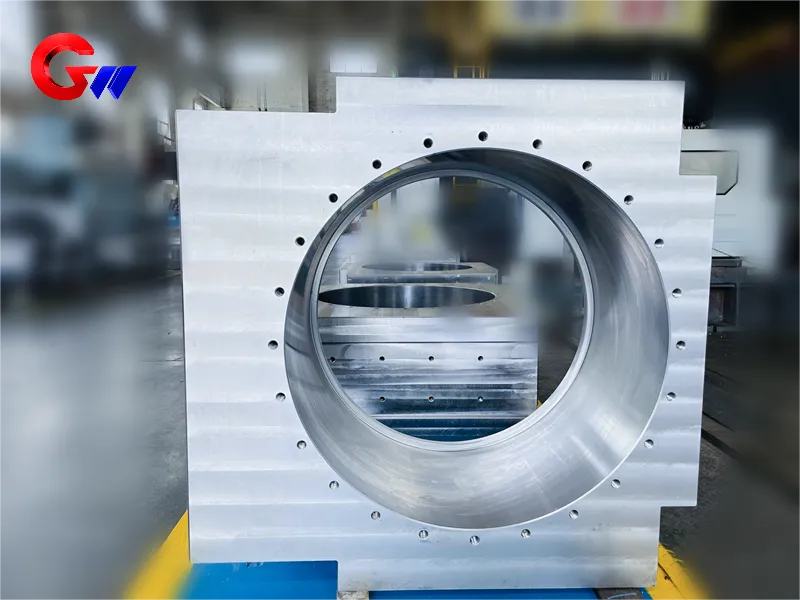

Döküm çelik çalışma tarafı yatak yuvası

Döküm çelik çalışma tarafı yatak yuvası

Döküm çelik çalışma tarafı yatak yuvasının uygulama senaryoları

(Sıcak/soğuk haddeleme değirmeni rulo desteği için uygundur)

1. Temel işlevler

Rulo konumlandırma: İş rulosunun radyal/eksenel konumunu doğru bir şekilde koruyun (konumlandırma doğruluğu ± 0,1 mm)

Yük iletimi: haddeleme kuvvetine (maksimum 25MN) ve darbe yüküne (ısırıcı çelik için 2,5'lik anlık darbe katsayısı gibi) dayanıklıdır

Termal yönetim: 200-600 ℃'de kararlı çalışma (termal deformasyona dayanıklı)

2. Tipik çalışma koşulları

Mekanik stres:

Döngüsel temas gerilimi 800-1200MPa (Hertz teorik hesaplama değeri)

Titreşim ivmeleri>5m/s ² (ISO 10816-8 standardı)

Çevresel zorluklar:

Demir oksit pullu aşındırıcı aşınma (sertlik HV800-1100)

Yuvarlanan soğutma suyunun korozyonu (pH 6-9, Cl ⁻ ≤ 50ppm)

Döküm çelik çalışma tarafı yatak yuvasının malzeme seçimi ve optimizasyonu

1. Taban malzemesi

Malzeme sınıfı özellikleri avantajları Uygulanabilir senaryolar

ZG270-500 düşük maliyetli, iyi şok emilimi, küçük ve orta ölçekli soğuk haddeleme değirmeni

ZG35CrMo yüksek dayanımlı (σ b ≥ 750MPa) sıcak haddeleme kaba işleme değirmeni

ZG06Cr13Ni4Mo korozyona dayanıklı (C ≤ %0,06) paslanmaz çelik haddeleme hattı

2. Temel alanların güçlendirilmesi

Rulman montaj delikleri:

Yüzey yüksek frekanslı söndürme (sertlik HRC50-55, tabaka derinliği 3-5mm)

Sert krom kaplama (30-50 μ m) + hassas taşlama (Ra ≤ 0,2 μ m)

Sızdırmazlık oluğu: Lazer kaplama Co bazlı alaşım (Stellite 6, mikro hareket aşınmasına dayanıklı)

3. Özel çalışma koşullarına uyum

Tropikal haddeleme değirmeni: Nb/V mikro alaşımlama ekleme (yüksek sıcaklık mukavemetini artırma)

Kıyı fabrikası: Cu-P-Cr hava koşullarına dayanıklı döküm çeliği kullanılıyor (tuz püskürtme korozyonuna dayanıklı)

Isıl işlem

Normalizasyon+Temperleme:

Normalizasyon: 900 ℃ × 4h (hava soğutmalı)

Tavlama: 6 saat boyunca 580 ℃ (kalıntı gerilimin %90'ından fazlasını ortadan kaldırır)

Yerel takviye:

Yatak deliklerinin indüksiyonla sertleştirilmesi (güç yoğunluğu ≥ 5kW/cm²)

Muayene ve montaj

Proje yöntem standartlarının test edilmesine yönelik nitelikli göstergeler

Dahili kusurlar ASTM E186 radyografik test seviyesi 2 veya altı

Boyutsal doğruluk CMM ölçümü delik aralığı toleransı ± 0,02 mm

Dinamik Denge ISO 1940-1 G6.3 Seviyesi

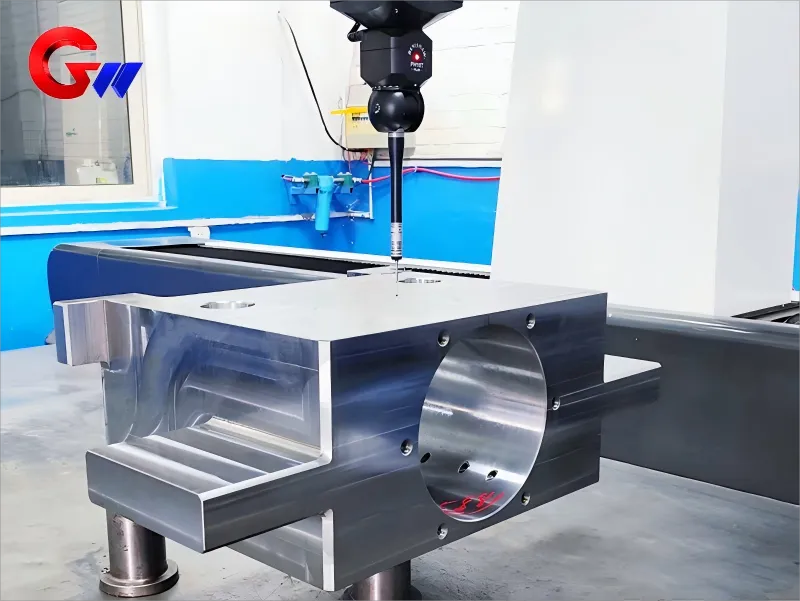

Çalışma tarafı yatak yuvası ürünlerinin kalitesini daha iyi sağlamak için, normal boyut muayenesine ek olarak, yatak ve diğer hassas parçalar için üç koordinatlı standart ölçüm makinesi cihazında son muayene, 2 mikron seviyesine kadar tespit doğruluğu, çeşitli parça boyut ve davranış toleransı muayene bazında mutlak muayeneyi sağlamak.
